機(jī)械系統(tǒng)的精密化、智能化發(fā)展對其部件摩擦磨損性能提出了更加苛刻要求。固體超潤滑，即固體表面間摩擦系數(shù)極低（10^－3量級或更低）的現(xiàn)象，是解決上述問題的根本途徑。

中國科學(xué)院蘭州化學(xué)物理研究所蘭州潤滑材料與技術(shù)創(chuàng)新中心針對二維納米粉體超潤滑發(fā)生和運行機(jī)制，創(chuàng)新性提出“同質(zhì)結(jié)－異質(zhì)結(jié)”轉(zhuǎn)變超潤滑機(jī)理，有望在未來幾年內(nèi)廣泛應(yīng)用于其他范德華材料?！?/span>

研究人員提出了“氫調(diào)制界面摩擦”策略，通過非晶與晶體異質(zhì)配副設(shè)計，構(gòu)建含氫碳薄膜／二維復(fù)合涂層體系，實現(xiàn)了寬承載、寬速度、惰性氣氛等模擬工況下宏觀尺度固體超潤滑。相關(guān)成果發(fā)表在Advanced　Materials?。?023，2303580）和Advanced　Science（2024，2309701）上。蘭州化物所楊興助理研究員為論文第一作者，王永富副研究員和張俊彥研究員為共同通訊作者。

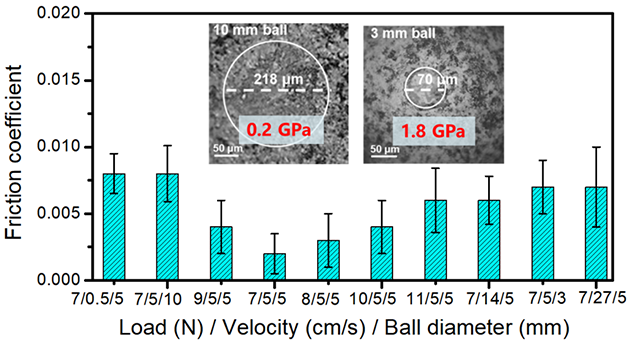

寬載荷、寬速度、惰性氣氛下固體超潤滑

近日，研究人員針對固體表面濕度敏感、超潤滑跨尺度易失效等基礎(chǔ)科學(xué)問題開展系統(tǒng)研究?；谖墨I(xiàn)調(diào)研，發(fā)現(xiàn)固體表面濕度敏感源于磨損后暴露的新表面，導(dǎo)致與水分子作用強烈的化學(xué)斷鍵形成。研究人員提出了運動界面“（近似）無磨損無化學(xué)反應(yīng)”思路，通過磁控濺射物理氣相沉積技術(shù)，制備石墨烯覆蓋表面的納米結(jié)構(gòu)碳薄膜，構(gòu)建碳薄膜／微觀石墨島體系，實現(xiàn)了穩(wěn)健、濕度不敏感超潤滑（即相對濕度2－80％下均實現(xiàn)超滑）。鑒于界面近似無磨損特性，該體系表現(xiàn)出結(jié)構(gòu)性超潤滑性質(zhì)。

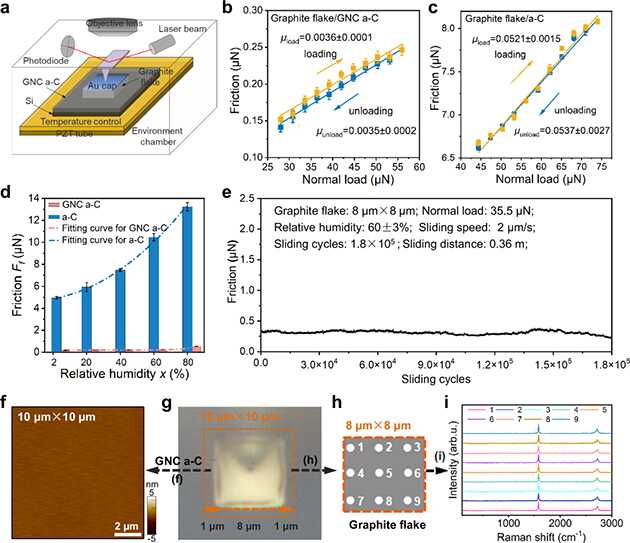

穩(wěn)健、濕度不敏感超潤滑

同時，研究人員發(fā)現(xiàn)碳薄膜表面石墨烯片段之間彼此排列角度各異、呈現(xiàn)出無序性。這種結(jié)構(gòu)無序性誘導(dǎo)與石墨表面之間非公度性，加之薄膜整體成型制備避免了石墨烯邊緣暴露，有效減弱了阻礙結(jié)構(gòu)超潤滑放大的邊緣效應(yīng)，從而通過石墨島尺度逐級增加，實現(xiàn)了濕度不敏感超潤滑跨尺度放大。本研究也存在不足，近似無磨損的設(shè)計，限制了體系承載性等性能的提高。

相關(guān)研究成果以“Macroscale，humidity－insensitive，and　stable　structural　superlubricity　achieved　with　hydrogen－free　graphene　nanoflakes”為題發(fā)表在Nature　Communications　15，9197?。?024）上。深圳清華大學(xué)研究院博士后李瑞云和蘭州化物所楊興助理研究員為論文第一作者，蘭州化物所王永富副研究員和清華大學(xué)馬明副教授為共同通訊作者。

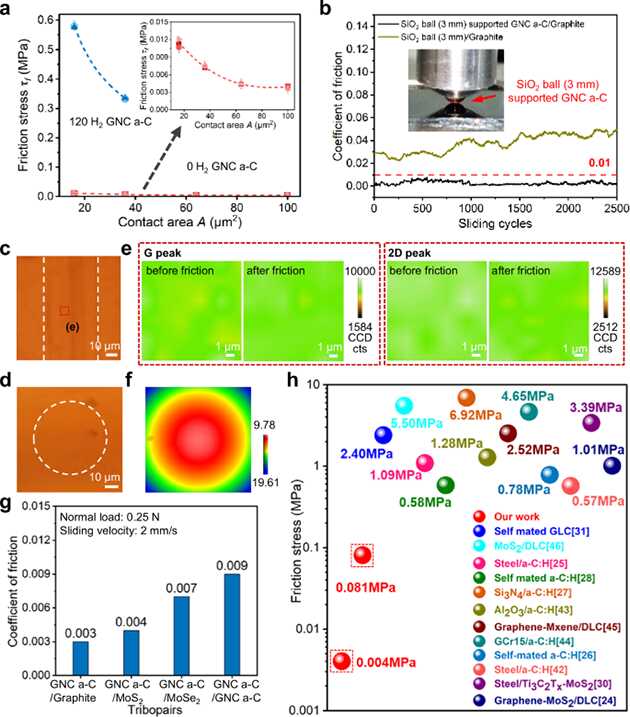

微觀到宏觀跨尺度超潤滑
